无刷电机驱动器 高压电机控制器 直流无刷电机控制器BLDH-350B

•产品图片

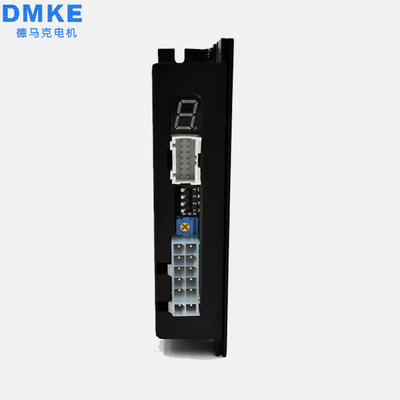

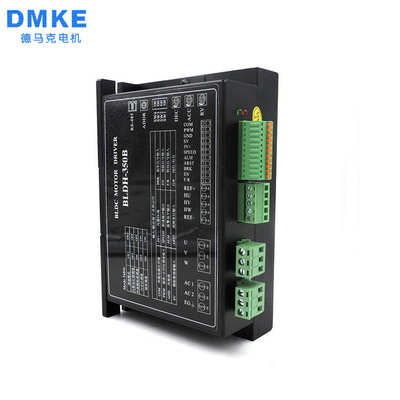

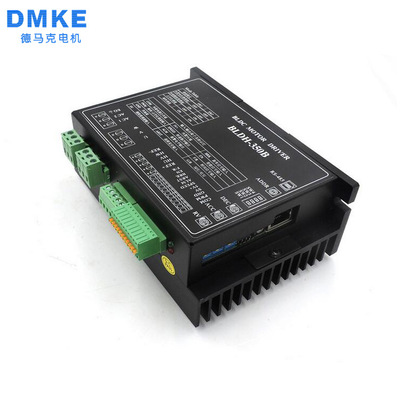

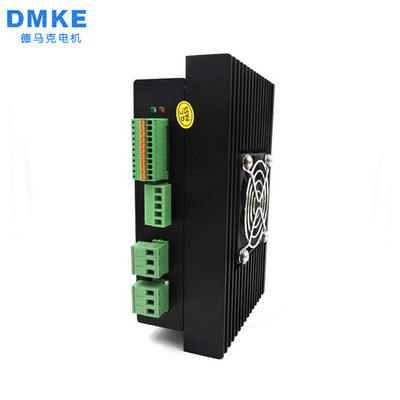

BLDH-350B 高压无刷驱动器实拍。

产品详情

技术参数

 额定参数：

•使用测功机测量额定电流和额定转速时，应在额定功率、额定转矩情况下测得。
•使用测功机和示波器测量峰值电流时 , 应在额定转速启动瞬间测得。

特征描述

 功能与运行：
1 启动和停止
当驱动器递交给客户的时，EN 端和 COM 端之间的连接线已连接完好。当接通电源时，驱动器 BLDH-350A 便
能带动电动机自行运转。
连接或断开 EN 端和 COM 端的连接线可控制电动机的运行和停止。当 EN 端和 COM 端连接时，电动机运行。反
之电动机停止运转。

2 方向控制
连接或断开 F/R 端和 COM 端的连接线可实现电动机不同方向的运转。
当断开 F/R 端和 COM 端的连接线时，电动机顺时针运转。
当连接 F/R 端和 COM 端的连接线时，电动机逆时针运转。

3 快速停止
当驱动器递交给客户的时，BRK 端和 COM 端已连接完好。当接通电源时，驱动器 BLDH-350A 便能带动电动机
自行运转。
连接或断开 BRK 端和 COM 端的连接线可控制电动机的自然运行和快速停止。
当断开 BRK 端和 COM 端的连接线时，电动机快速停止。
当连接 BRK 端和 COM 端的连接线时，电动机运转。

4 RS485 通讯控制功能
RS485 通讯协议客户可自主设计上位控制器进性电动机控制，同时具有RS485 通讯控制方案。

5 调速方法(调速需要配合驱动器拨码开关设置,详细请参考驱动器外壳印刷说明)
5-1 通过内置电位器（RV）设定
顺时针转动电位器 (RV)，电动机速度增大。
逆时针转动电位器 (RV)，电动机速度减小，旋转至极限位置时，电动机停止运行。
5-2 RS485 通讯控制功能
RS485 通讯协议客户可自主设计上位控制器进性电动机控制，同时具有RS485 通讯控制方案。
加减速时间设定 通过ACC DEC 旋钮调节
逆时针转动电位器 (ACC)，电动机加速时间减小，旋转至极限位置时，电动启动时间最快。
逆时针转动电位器 (DEC)，电动机减速时间减小，旋转至极限位置时，电机最快速度停止运行。

6 通过外部电位器设定
使用外部电位器进行调速时，电位器中间引出端连接 SV 端，两侧的引出端分别连接 REF+、COM 端。
此时的内置电位 (RV) 器需逆时针旋转至极限位置。

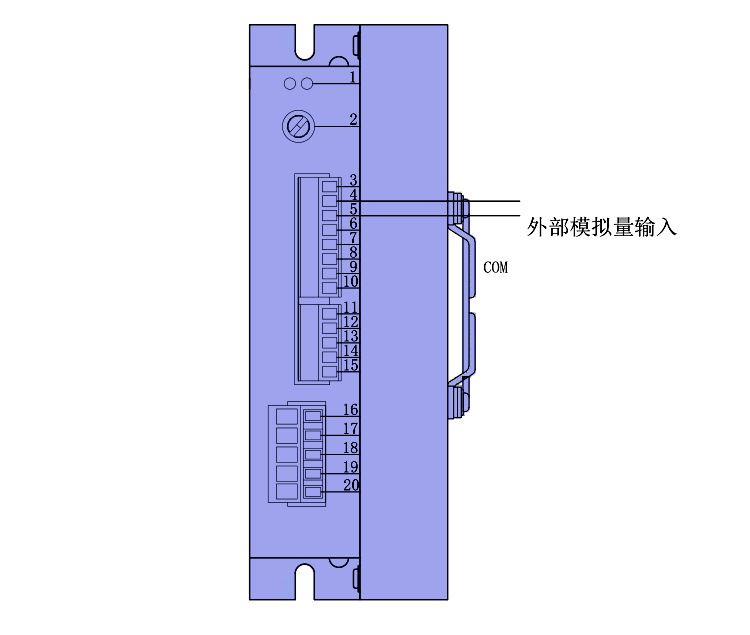

7 通过输入模拟电压 0 ～ +5V 设定

当通过输入模拟电压0 ～ +5V设定时，内置电位器(RV)需逆时针旋转至极限位置。

8 通过外部脉冲频率输入设定
此时的内置电位器 (RV) 需逆时针旋转至极限位置,PWM调速。
1)通过PWM占空比进行转数调节，脉冲频率≥3K ,理论上占空比50％,转数为设定转数的50％
2)脉冲频率调速,脉冲频率调速规则,为1HZ=1rpm/min.例如：频率 =2 KHZ，电动机的转速 =2000Rpm。

9 电动机转速信号输出
速度信号输出（SPEED）和公共端（COM）端可输出速度信号。
FN=(F/P×60)/3
其中 F：输出脉冲频率，Hz: P: 电动机极对数： N：电动机转速；

10 连接
请注意电动机引线序列。

图纸

驱动器的外观应光洁完好，若存在开裂、凹陷是不被允许的。
当收到驱动器时，检查驱动器的 EN 端和 COM 端、EN 端和 BRK 端的连接线应已如图 1 连接完好。

BLDH-350B的尺寸如图2所示。

包装清单

产品以图片为准，无其他附件。包装为小型纸箱，产品有泡棉包装。

用途/应用领域

该规格书适用于2.5A的BLDH-350B直流无刷驱动器。
