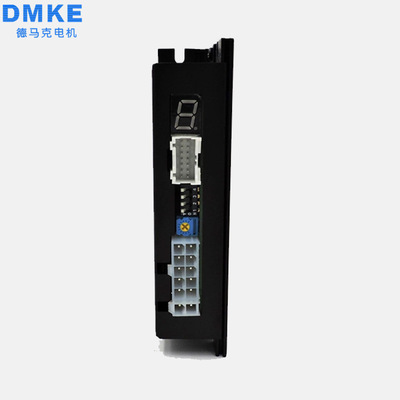

BLDH－750
直流无刷电机驱动器
概述：
本款直流无刷电机驱动器适用于功率为750VA及以下高压三相
直流无刷电机。本产品设计采用先进的DSP控制技术，具有大扭矩，
低噪声，低振动等特性。除具备PID电流及速度闭环控制，过压，
欠压，过流，过温等多重保护功能外，还配备预留有RS232通讯控制
功能（选配）
电气参数：
参数 | Min | Rated | Max | Unit |
电机霍尔角度 | 120°/240° | |||
交流电源输入电压(AC) | 180 | 220 | 245 | V |
驱动电流输出 | 0 | 4.2 | 8 | A |
适用电机转速 | 0 | 20000 | rpm | |
霍尔信号电压 | 4.5 | 5 | 5.5 | V |
霍尔信号电流 | 20 | mA | ||
外接电位器 | 10K | Ω | ||
连线定义：
标示 | 定义 |
AC~/AC~ | 交流电压输入端 （AC180-240V） |
U,V,W | 电机相线 （粗线接 U,V,W） |
Hu,Hv,Hw | 霍尔信号线 （细线接Hu, Hv, Hw） |
REF+ | 霍尔电源+（给电机霍尔供电+5V） |
REF- | 霍尔电源- (霍尔地线接在此端口) |
VCC | 外接电位器供电（不可做其它外部供电） |
SV | 外接调速。（详见速度调节说明） |
COM | 公共端口 （低电平） |
F/R | 方向，悬空或高电平时为正转，低电平反转 |
EN | 控制信号使能端 高电平停车，低运行 |
BRK | 刹车，低电平时为正常工作，高电平停机 |
SPEED | 速度信号输出端 |
ALARM | 速度信号输出端 |
连线定义示意图：
速度调节方式说明（详见说明书）:
A．可使用驱动器自带的内置电位器进行电机转速调节B．可使用外部接入的电位器进行电机转速调节C．可使用外部0~5V模拟电压输入进行电机转速调节D．可使用外部脉冲频率输入进行电机转速调节:脉冲频率: 0K—3KHZ速度线性调节脉冲幅值: 5V,脉冲占空比:50%,
驱动器PID闭环控制电机快速响应设定: J1=ON(用户设定):PID闭环控制－电机快速响应.J1=OFF(出厂设定):无PID闭环控制－电机普通响应
接线注意事项:注意电机UVW三相和霍尔信号线的UVW以及电源线的接线顺序,出现错误时电机将无法正常工作
功率参数设定：

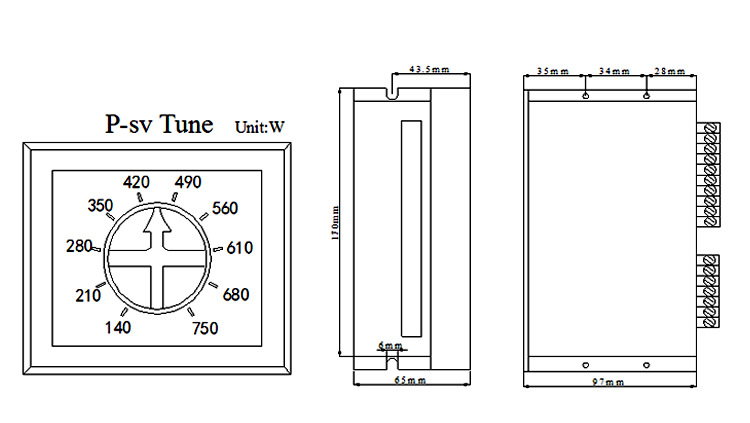

为防止电机长时间超功率运行从而损坏电机请按照左图所示数值结合所配电机功率进行正确设定当负载发生较大变化导致电机实际运行功率超过设定值时驱动器将进入自动保护模式.
驱动器指示灯说明：
指示灯 | 绿灯常亮 | 电源指示灯 |
红灯常亮 | 电机过流 Hall输入错误 | |
红灯闪烁 | 堵转保护，过温保护，过压保护 |
备注：使用具有RS232通讯端口的ICAN BLDP-01控制面板对电机参数进行设定时（选配），详见BLDP－01说明书
