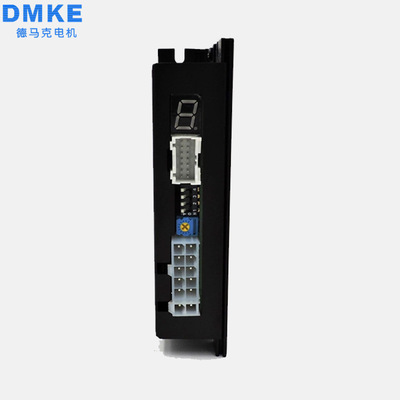

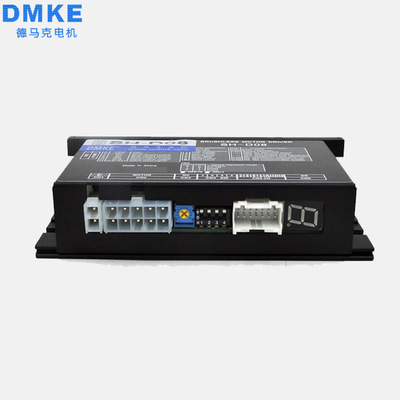

BLD-750

                       直流无刷电机驱动器



概述:

本款机驱动器适用于功率为750VA及以下三相直流无刷电机。本产品设计采用先进的DSP控制技术,具有大扭矩,低噪声,低振动,快速启停等特性同时具备过压,欠压,过流,过温等保护功能。同时具有RS232通讯控制功能(选配),客户可选用本公司BLDP-01进行马达参数及运行状态控制,也可根据本产品所提供的RS232通讯协议自主设计上位控制器进行马达控制。

电气参数

参数

Min

Rated

Max

Unit

电机霍尔角度

120°/240°


直流电源输入电压

18

48

50

V

驱动电流输出

0

25

45

A

适用电机转速

0


20000

rpm

霍尔信号电压

4.5

5

5.5

V

霍尔信号电流


20


mA

外接电位器


10K


Ω





undefined

连线定义:

标示

定义

DC+/DC-

直流电源接入 (DC24V~DC48V)正负极不要接反

U,V,W

电机引线     (粗线接 U,V,W)

Hu,Hv,Hw

霍尔信号线   (细线接Hu, Hv, Hw)

REF+

霍尔电源正极 (给电机霍尔供电+5V)

REF-

霍尔电源负极- ( 霍尔地线接在此端口)

VCC

外部电位器电源端口 (不可给外部其它电路供电

只能做外部电位器供电使用)

SV

外部电位器接线端(详见速度调节说明)

COM

公共端口(低电平)

F/R

方向:悬空或高电平正转,低电平反转

EN

使能: 高电平/停止 低电平/运行

BRK

快速刹车: 高电平/停止 低电平/运行

SPEED

速度信号输出端口

ALARM

报警信号输出端口



速度调节方式说明(详见说明书):

A.可使用驱动器自带的内置电位器进行电机转速调节

B.可使用外部接入的电位器进行电机转速调节

C.可使用外部0~5V模拟电压输入进行电机转速调节

D.可使用外部0~10V模拟电压输入进行电机转速调节

E.可使用外部脉冲频率输入进行电机转速调节:

脉冲频率: 0K—3KHZ脉冲幅值: 5V脉冲占空比:50%,



 PID闭环控制电机快速响应设定:

SW2/on (用户设定):PID闭环控制-电机快速响应。 SW/off (出厂设定):无PID闭环控制-电机普通响应

接线注意事项:

注意电机UVW三相的接线顺序以及霍尔信号线,电源线的接线顺序,请勿出现错误

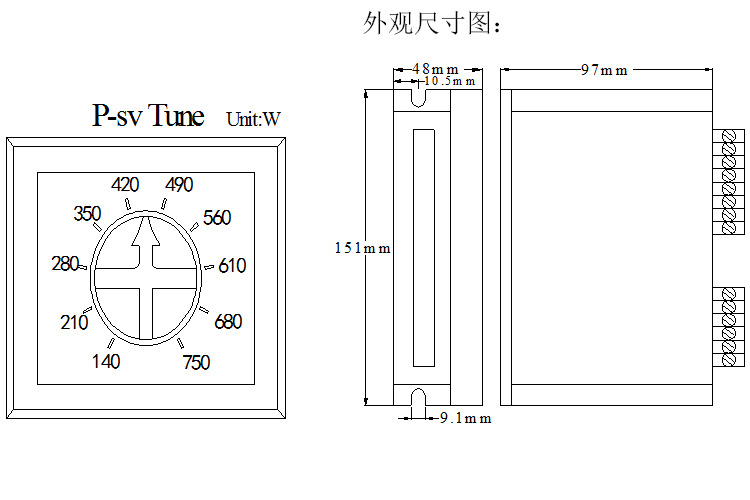

 功率参数设定:

为防止电机长时间超功率运行,从而损坏电机请按照左图所示数值,结合所配电机功率进行正确设定,当负载发生较大变化导致电机实际运行功率超过设定值时,驱动器将进入自动保护模式

undefined

驱动器指示灯说明:

指示灯

绿灯常亮

电源指示灯

红灯常亮

电机过流 Hall输入错误

红灯闪烁

堵转保护,过温保护,过压保护
