直流无刷电机驱动器厂家 低压无刷直流电机控制器BLD-70正反转图

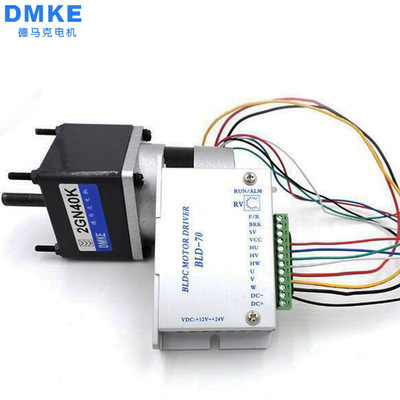

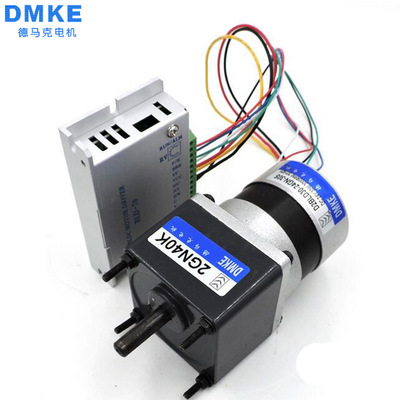

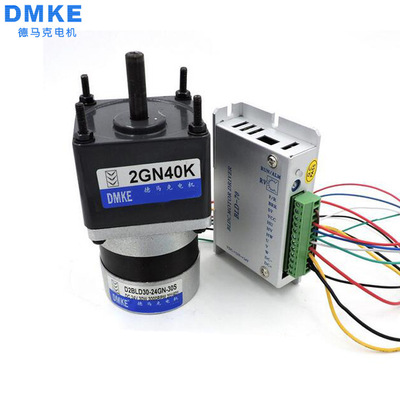

BLD70，直流无刷电机驱动器，用于低压直流无刷电机用。

1 应用

该规格书使用于5A的BLD-70直流无刷驱动器。

2 额定参数：

使用测功机测量额定电流和额定转速时，应在额定功率、额定、转矩情况下测得。使用测功机和示波器测量峰值电流时，应在额定转速启动瞬间测得。

3 外观尺寸

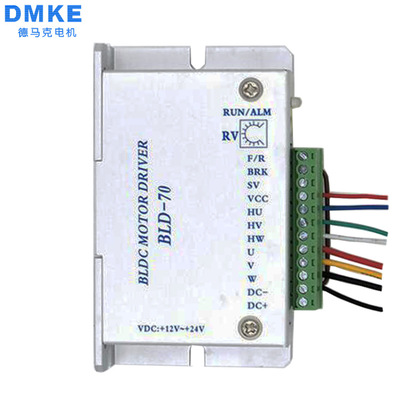

3-1 外观

驱动器的外观应光洁完好，若存在开裂、凹陷是不被允许的。

当驱动器递交给客户时，驱动器的快速刹车（BRK）和霍尔电源负极（DC-）端的连接线应已如图1连接完好。

3-2 尺寸

BLD-70的尺寸图如图2所示。

4 功能与运行
4-1 启动和停止
当驱动器递交给客户的时候，驱动器的快速刹车（BRK）和霍尔电源负（DC-）端的连接线已连接完好。当接通电源时，驱动器BLD-70便能带动电动机自行运转。
连接和断开快速刹车（BRK）和霍尔电源负极（DC-）端的连接线可控制电动机的运行和停止。当快速刹车（BRK）和霍尔电源负极（DC-）端连接时，电动机运行。反之电动机停止运转。
4-2 方向控制
连接和断开F/R端和COM端的连接线可实现电动机不同方向的运转。
当断开F/R端和COM端的连接线时，电动机顺时针运转。
当连接F/R端和COM端的连接线时，电动机逆时针运转。
4-3 快速停止
当驱动器递交给客户的时候，快速刹车（BRK）和霍尔电源负极（DC-）端的连接线已连接。当接通电源时，驱动器BLD-70便能带动电动机自行运转。
连接或断开快速刹车（BRK）和霍尔电源负极（DC-）端的连接线可控制电动机的自然运行和快速停止。
当断开快速刹车（BRK）和霍尔电源负极（DC-）端的连接线时，电动机快速停止。
当连接快速刹车（BRK）和霍尔电源负极（DC-）端的连接线时,电动机运转。
4-4 调速方法
4-4-1 通过内置电位器（RV）设定 顺时针转动电位器（RV），电动机速度增大。逆时针转动电位器（RV），电动机速度减小，旋转至极限位置时，电动机停止运行。

4-4-2 通过外部电位器设定

使用外部电位器进行调速时，定位器中间引出端连接SV端，两侧的引出端 分别连接REF+、COM端。此时的内置电位器（RV）需逆时针旋转至极限位置。

 4-4-3 通过输入模拟电压设定

可输入模拟电0~+5V设定时，内置电位器（RV）需逆时针旋转至极限位置

5 使用指引

  5-1 电源

BLD-70输入电源应为DC12V~30V。

 5-2 连接

请注意电动机引线序列。

6.检查项目和数据：

直流无刷电机驱动器调速接线图：

直流无刷电机驱动器启停接线图：

直流无刷电机驱动器正反转接线图：
