直流无刷电机控制器BLD4830低压无刷电机驱动器18V-50V电机控制用

技术参数

  无刷电机驱动器BLD4830，驱动器芯片采用美国高性能专用无刷直流电机驱动芯片，使得该款无刷驱动器广泛适合应用中小型无刷直流电机。由于采用新型的PWM技术，使电机运行速度高，震动小，噪音低，运行平稳。

BLD4830无刷驱动器特点：
1.直流电压18V-50V
2.PWM频率不小于12KHZ
3.输入信号与TTL兼容
4.驱动电流最大达30A

点击输入名称

特征描述

驱动器引脚说明：
1.+AT，-AT端为外接直流电源。
2.U端为电机U相。
3.V端为电机V相。
4.W端为电机W相。
5.+5V端为霍尔元件电源。
6.GND端霍尔元件电源负端，即OV。
7.HALL A为A相霍尔元件。
8.HALL B为B相霍尔元件。
9.HALL C为C相霍尔元件。
10.CW端为电机正向行驶，低电平有效（正转）。
11.CCW端为电机反向行驶，低电平有效(反转）。
12.DA端为调速端，一般为0-5V，也可以为0-10V。
13.BRAKE端为制动输入端，低电平使能。
14.ERR端报警端，驱动器故障时，低电平输出。
15.驱动器内ACC电位器为加速用，加速时间从0.1秒到3秒之间。
16.驱动器内SUB SPEED电位器为辅助转速调节。不同的电机参数，需做如下调节，DA端输入电压调到5V，如果电机转速不到最高转速，SUB SPEED电位器顺时针方向旋转，直到电机调到最高转速。如果DA端不到5V时，电机已经到了最高转速，此时DA端还调到5V，SUB SPEED电位器逆时针方向旋转，直到电机转速正好到最高转速。
注：可以增加CLK输出端口，输出单霍尔脉冲或三霍尔脉冲信号（0-5V跳变）。

点击输入名称

图纸

驱动器接线：
一个完整的无刷直流电机驱动器系统应含有直流无刷电机、直流无刷电机驱动器、直流电源以及控制信号。以下是典型系统图。

驱动器接线图：

驱动器电位器调速接线图：

使用说明

电气特性：
1.直流电压 18VDC-50VDC。
2.输出最大电流30A
3.绝缘电阻大于500MΩ。

使用环境和参数：
1.冷却方式：自然冷却或强制风冷。
2.使用环境：尽量避免粉尘及腐蚀性气体。
3.湿度：0℃-+50℃。
4.湿度：40-89%RH。

 电源电压在DC18V-DC50V之间都可以正常工作，本驱动器可采用非稳压型直流电源供电，也可以采用变压器降压+桥式整流+电容滤波，电容可取大于2200μF.但注意应使整流后电压纹波峰值不超过50V。
  如果使用稳压型开关电源供电，应注意开关电源的输出电流范围需设成大于50A。
请注意：
1.最好用非稳压型电源；
2.采用非稳压电源时，电源电流输出能力应大于驱动器设定电流的60%。采用稳压电源时，应大于驱动器设定电流；
3.为降低成本，两三个驱动器可以共用一个电源。但应提高电源的额定功率和额定输出电流并需要注意散热。

点击输入名称

包装清单

以主图图片为实例，无其他附件。

用途/应用领域

应用于直流无刷电机，电压是18V-50V之间的都可正常工作。

点击输入名称

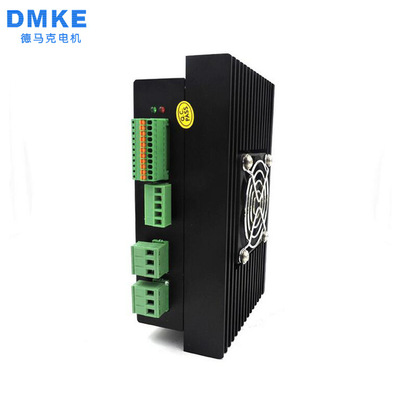

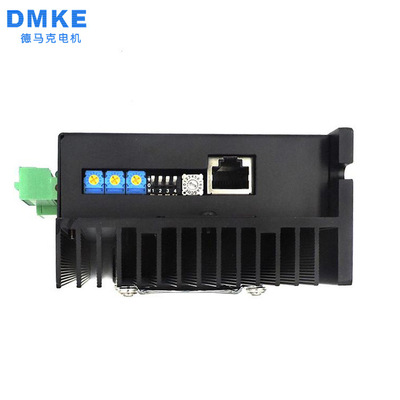

产品图片

接线说明

德马克直流无刷电机驱动器BLD4830，产品均有大量现货，货源稳定，无刷电机系列驱动器产品供货周期快捷，欢迎广大经销商同行订货、调货。价格实惠。以下是BLD4830接线，如看不懂请联系在线客服哦。

BLD4830不接调速图：

BLD4830反转接发：

BLD4830正转接发：
